Przenośnik ślimakowy do ziarna

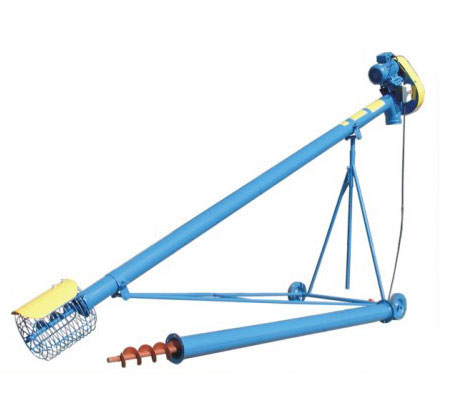

Przenośnik ślimakowy do ziarna ODMIANA I

Przenośniki ślimakowe przeznaczone są do poziomego i ukośnego transportu ziarna i innych materiałów sypkich.

Przenośnik może samodzielnie czerpać materiał przy transporcie z pryzmy, zbiorników itp.

Może również być zasypywany, przy użyciu kosza mocowanego na czerpni w miejscu siatkowej osłony.

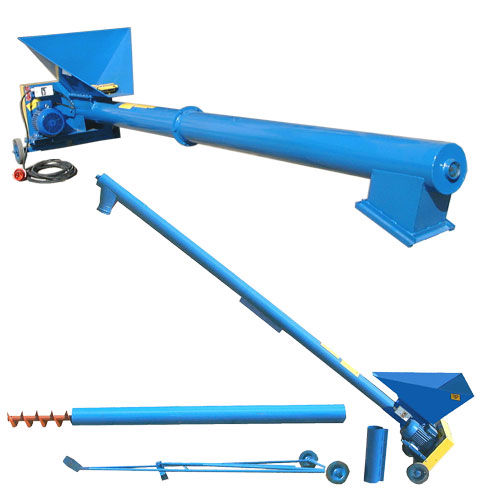

Przenośnik ślimakowy do ziarna ODMIANA II

Odrębną grupę stanowią przenośniki ślimakowe (odm. II) z dolnym napędem umiejscowionym przy koszu zasypowym. Przeznaczone są głównie do rozładunku przyczep. Urządzenie wsparte jest na wózku podporowym jak odm. I i dodatkowo na kółkach znajdujących się pod koszem zasypowym.

Konstrukcja taka w znacznym stopniu poprawia stabilność i manewrowość przenośnika. Przenośniki ślimakowe odm. II produkowane są w typowych wielkościach (średnica obudowy śr. 140 i śr. 180) oraz specjalne o parametrach wg życzenia klienta. Przy znacznych długościach przenośników proponujemy naciągi linowe dla usztywnienia rury transportującej ziarno.

Dane techniczne

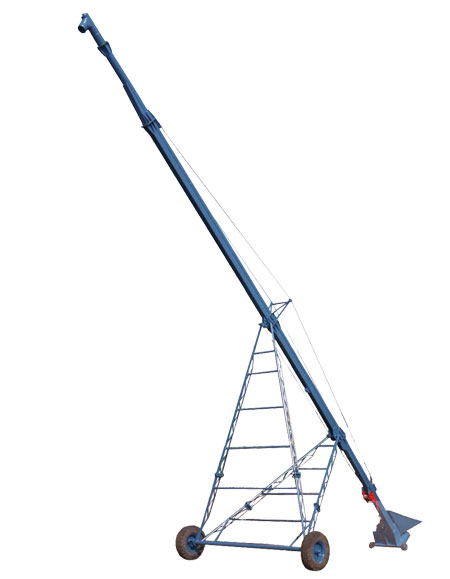

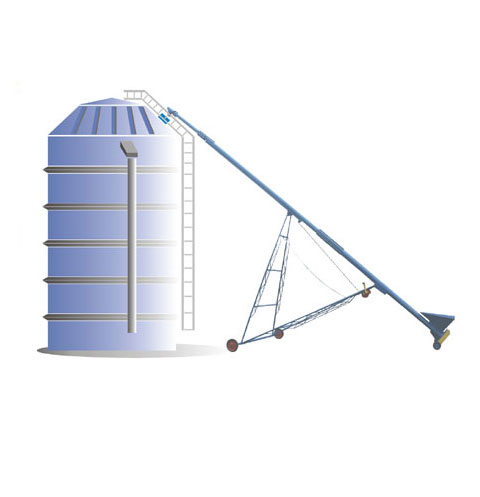

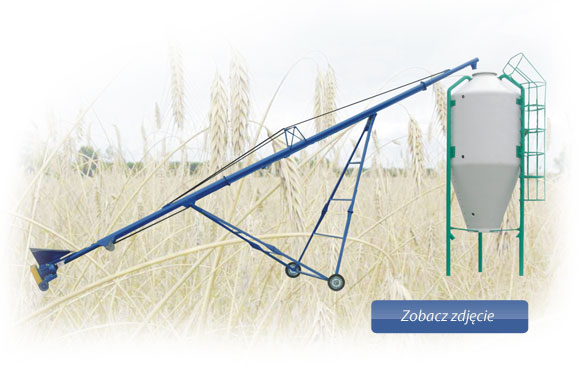

Przenośnik ślimakowy do załadunku silosów T303/2

Przenośniki te przeznaczone są do ukośnego transportu ziarna i innych materiałów sypkich.

Mogą czerpać materiał z kosza lub bezpośrednio z pryzmy. Napęd przenośnika dostosowanego do czerpania z pryzmy przesunięty jest w górę o ok. 2 m.

Urządzenie posiada wciągarkę linową, służącą do podnoszenia i opuszczania wylotu. Przy uniesionym wylocie do wys. maksymalnej, przenośnik pracuje pod kątem ~45°

Dane eksploatacyjne:

• wydajność: 9 - 11 t/h
• długość: 12,5
• zakres regulacji poziomu wylotu: 3,5 - 8,5 m
• średnica obudowy ślimaka: 140 mm
• rozstaw kół wózka podporowego: 2,7 m
• moc silnika: 4 KW lub 5,5 KW

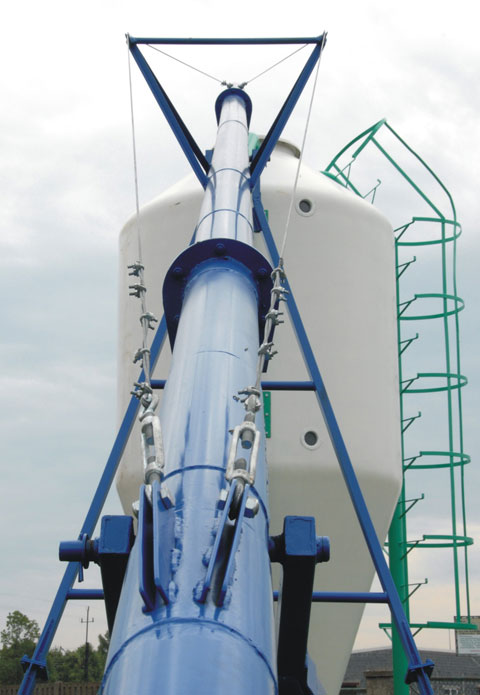

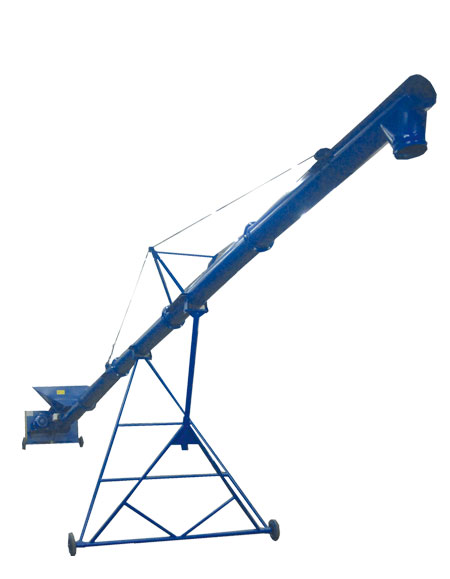

Przenośnik ślimakowy do załadunku silosów T303/3

Przenośniki te przeznaczone są do ukośnego transportu ziarna i innych materiałów sypkich.

Mogą czerpać materiał z kosza lub bezpośrednio z pryzmy. Napęd przenośnika dostosowanego do czerpania z pryzmy przesunięty jest w górę o ok. 2 m.

Urządzenie posiada wciągarkę linową, służącą do podnoszenia i opuszczania wylotu.

Dane eksploatacyjne:

• wydajność: 18 - 22 t/h
• długość: 16,5 lub 18,5 m
• średnica obudowy ślimaka: 180 mm
• rozstaw kół wózka podporowego: 4,5 m
• moc silnika: 7,5 KW
• zakres regulacji poziomu wylotu:
  • podnośnik o dł. 16,5 m; 4 - 11,5 m
  • podnośnik o dł. 18,5 m; 4,5 - 13 m

Przenośnik ślimakowy do transportu ziarna lub pasz T303 O/180 odmiana II

Prezentowany przenośnik odpowiednio wsparty może również służyć do załadunku silosów. Nie jest wyposażony we wciągarkę linową, zatem nie posiada takich zdolności manewrowych jak przenośniki T303/2 i T303/3.

Dane eksploatacyjne:

• długość robocza: 4 - 10 m
• wydajność w transporcie ziarna: 20 - 22 t/h przy kącie wzniosu nie przekraczającym 30^o.

Dla utrzymania stabilności przy długościach roboczych 8 lub 10 m zalecane jest stosowanie naciągu linowego.

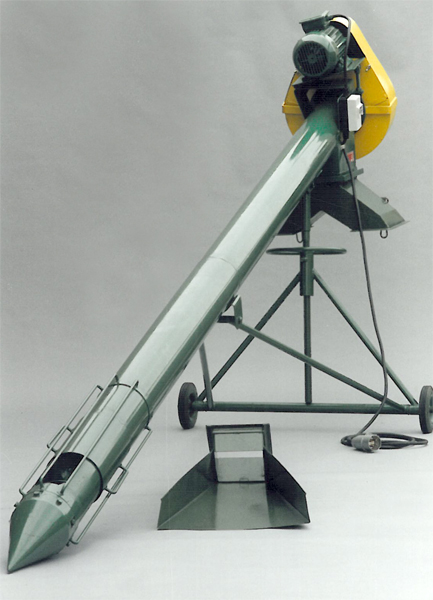

Przenośnik ślimakowy O/180 odmiania I

Przenośnik ślimakowy O/180 odm. I wyposażony w wózek podporowy, workownik dwudrogowy i zsyp. Regulacja wysokości wysypu odbywa się przez pokręcanie nakrętką śruby pociągowej.

Dane eksploatacyjne:

• długość robocza: 4 m
• wydajność na zbożu: 20 - 22 t/h

Przeznaczenie:

• magazyny zbożowe - czerpanie ziarna z pryzmy lub silosu
• inne zastosowania przemysłowe

Wał ślimaka wsparty jest na obydwu końcach łożyskami tocznymi. Przy większych niż 4 m długościach roboczych stosuje się również łożyska podwieszające ślimak np. o 3 m.

Możliwe są wykonania specjalne z uwzględnieniem indywidualnych potrzeb klienta - w tym wersja w całości ze stali nierdzewnej.

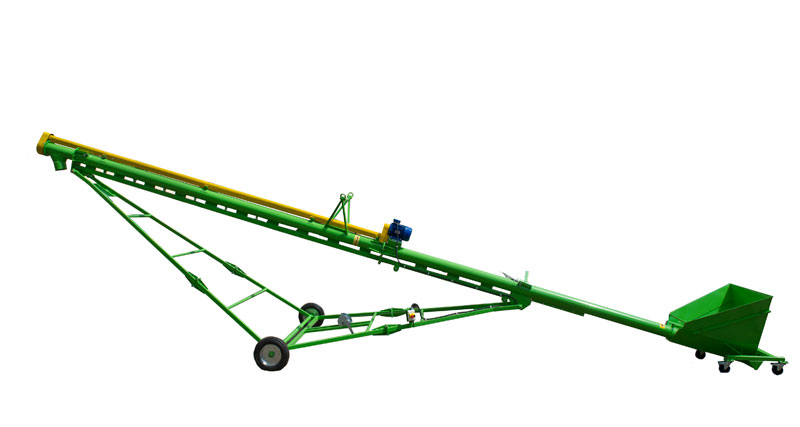

Przenośnik ślimakowy do załadunku silosów typ T303/4

Przenośnik T 303/4 poprzez centralnie umiejscowiony napęd i łatwo odkładany kosz zasypowy jest urządzeniem uniwersalnym łączącym cechy przenośnika odmiany I i odmiany II.

Odmiana I to przenośnik napełniany swobodnie przez czerpinę zanurzoną w pryzmie lub dowolnym zbiorniku. Odmiana II natomiast to układ prezentowany na fot. 1. czyli z zasypem ziarna skierowanym bezpośrednio do kosza np. z odpowiednio przygotowanej przyczepy.

T 303/4 zbudowany jest na bazie przenośnika Ø 180 zatem jego dane eksploatacyjne są bardzo zbliżone do T 303/3. Przy długości roboczej 16,5 m maksymalny poziom wysypu osiągnie 11,5 m, przy długości 12,5 m wylot będzie można podnieść do poziomu 8,5 m.

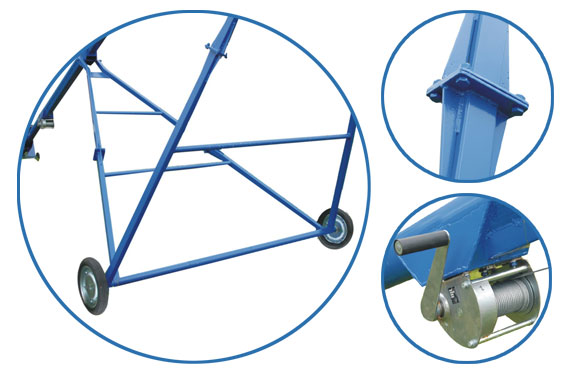

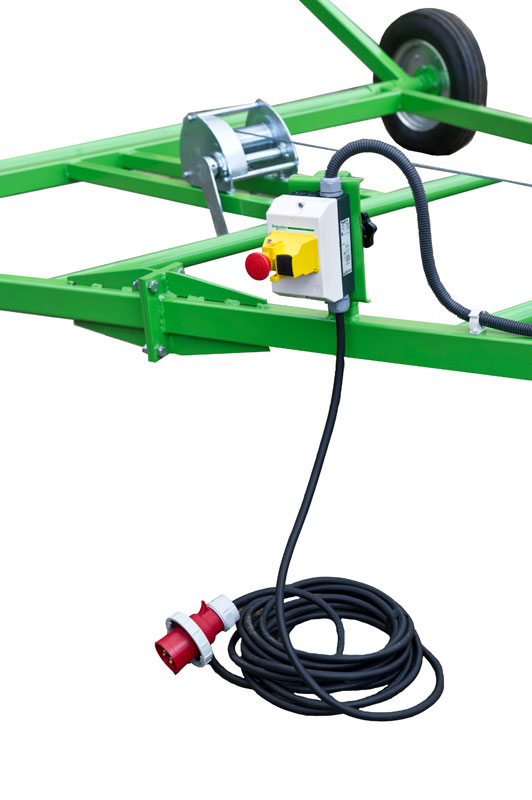

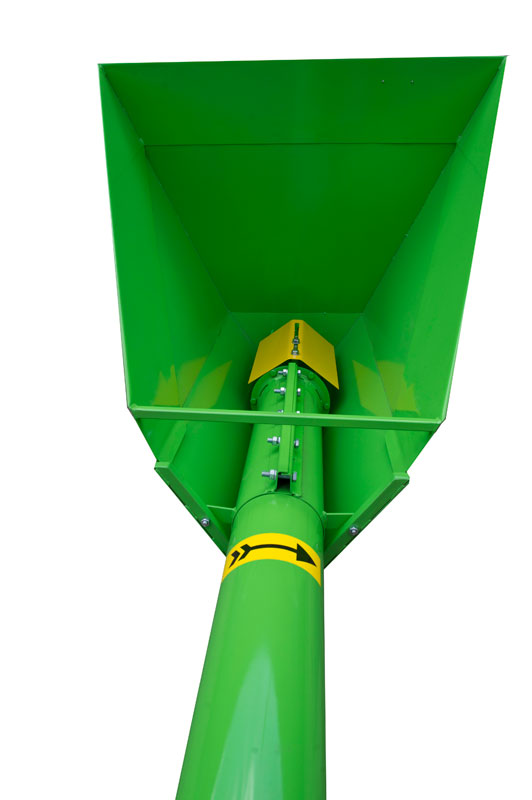

Przenośniki do załadunku silosów niezależnie od typu i odmiany przy granicznym uniesieniu wysypu pracują pod kątem 45^o. Fot. 2 pokazuje w widoku z góry kosz zasypowy przenośnika wsparty na 4 kołach skrętnych, fot.3 wciągarkę linową i wyłączinik silnikowy z kablem zasilającym.

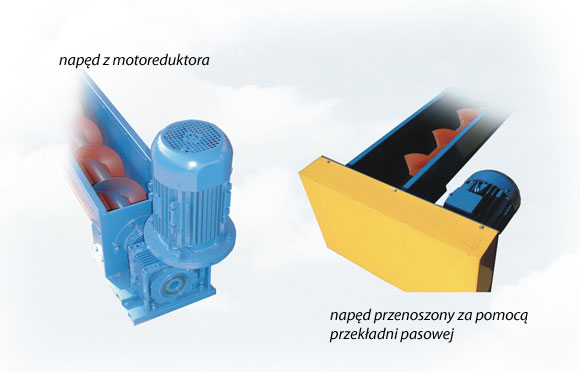

Przenośnik ślimakowy korytowy

Przenośniki ślimakowe specjalne - transport osadu, granulatu, mas bitumicznych

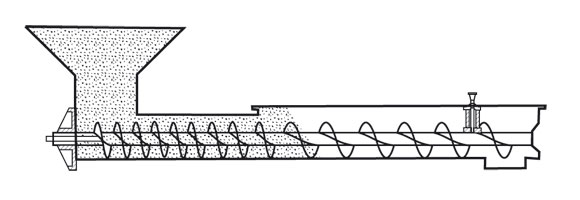

Schemat przenośnika korytowego z segmentem dozującym

(zmniejszony skok ślimaka w miejscu załadunku)

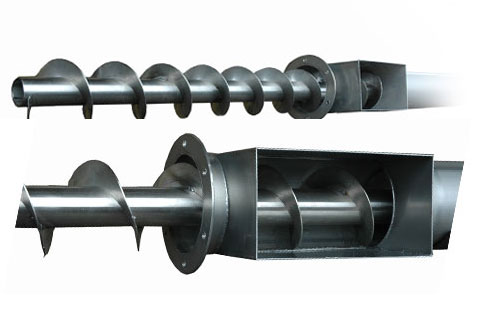

Przenośniki ślimakowe ze stali nierdzewnej

Przenośniki ślimakowe (śrubowe) specjalnego przeznaczenia wykonywane ze stali nierdzewnej i stali trudnościeralnej typu HARDOX, CRUSABRO i stali zwykłej jakości. Oferta obejmuje przenośniki wałowe oraz bezwałowe.

Zastosowanie:

• przemysł rolno-spożywczy
• przemysł chemiczny
• budownictwo
• oczyszczalnie ścieków
• przemysł drzewny i papierniczy
• olejarnie (tłocznie olejów roślinnych)
